在半導體制造、精密光學、新材料科學以及微機電系統（MEMS）等前沿科技領域，對材料表面形貌的精確控制與測量已成為決定產品性能與良率的基石。當我們探討的尺度從毫米、微米下探至納米級別時，如何精準地“觸摸”并量化這些微觀世界的“地形地貌”？在眾多表面計量技術中，臺階儀以其直接、可靠、高分辨率的物理接觸測量方式，至今仍是不可或缺的核心工具。本文將深入剖析臺階儀的工作原理、核心的傳感器技術、關鍵性能指標，并探討其在現代工業與科研中的深遠應用。

一、物理接觸的計量哲學——臺階儀的基本原理

從本質上講，臺階儀是一種將微觀的機械位移轉化為可測量電信號的精密儀器。其工作原理雖然直觀，卻凝聚了機械、電子與軟件工程的精粹，可以分解為以下幾個關鍵步驟：

探針接觸與力控制：測量的起點是一根尖端曲率半徑極?。ㄍǔ槲⒚咨踔良{米級）的金剛石探針。測量時，探針在精確的力控制下與樣品表面發生物理接觸。這個“探針力”是至關重要的參數。過大的力會損傷樣品表面，尤其對于光刻膠、聚合物等軟質材料，會造成劃痕或壓痕，導致測量失真；過小的力則可能使探針無法精確跟隨表面輪廓，在陡峭結構處“飛起”。因此，現代臺階儀都具備精密且恒定的力控制系統，通常在0.1mg至50mg范圍內可調，以適應不同硬度與脆性的材料。

高精度橫向掃描：在恒定的探針力下，高穩定性的掃描平臺驅動樣品或探針在X-Y平面上進行勻速直線運動。該平臺的定位精度、移動的平直度和振動水平，直接決定了測量結果在水平方向上的準確性。平臺通常由精密的步進電機或伺服電機驅動，并配備光學尺或光柵尺進行閉環反饋控制，以確保掃描位置的精確無誤。

垂直位移傳感：這是臺階儀的心臟所在。當探針隨著樣品表面的高低起伏而發生垂直位移時，這一微小的、通常在納米級別的機械運動，必須被一個高靈敏度的傳感器實時、精確地捕捉。傳感器將該機械位移線性地轉換成模擬或數字電信號。傳感器的性能，如分辨率、線性度、信噪比和響應速度，從根本上決定了臺階儀的垂直測量能力。

信號處理與形貌重建：傳感器輸出的電信號經過放大、濾波和模數轉換后，由計算機進行處理。軟件將一系列的垂直位移數據（Z軸）與對應的橫向位置數據（X軸）相結合，從而重建出樣品表面的二維輪廓曲線。通過在Y軸方向上進行多次平行的線掃描，則可以拼接成三維表面形貌圖，實現對粗糙度、平整度、翹曲度等復雜參數的全面分析。

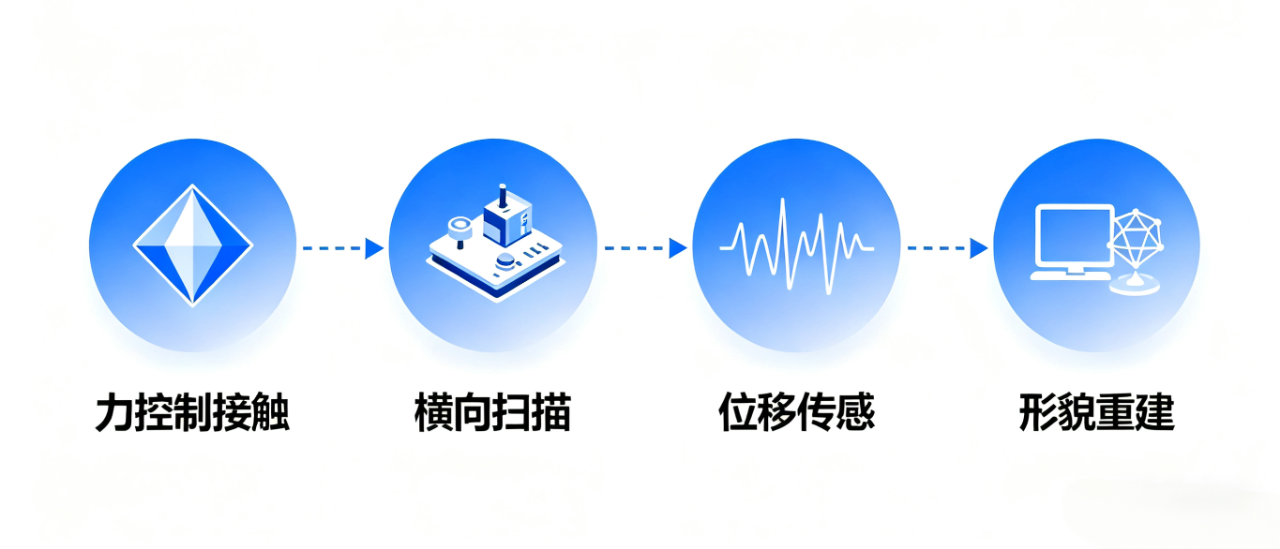

圖 臺階儀主要測量流程

二、精度之核——傳感器技術路線的演進與抉擇

臺階儀的性能演進史，在很大程度上就是其核心傳感器技術的革新史。目前，主流的技術路線主要分為杠桿式與直動式兩種結構，它們在力學傳遞與信號轉換機制上存在本質差異。

1、杠桿式結構:

早期及部分現有臺階儀采用杠桿式設計。其原理類似一個精密的“蹺蹺板”，探針的垂直位移通過一個機械杠桿臂進行放大，再由另一端的傳感器（如電容式或LVDT傳感器）進行檢測。這種設計的優點是可以通過杠桿實現機械放大，對后端傳感器的靈敏度要求相對較低。然而其固有缺陷也十分明顯：

支點誤差：杠桿的支點存在摩擦、磨損和間隙，會引入非線性和遲滯誤差，影響測量的重復性與準確性。

弧形誤差：探針實際上是在做微小的弧線運動，而非理想的純粹垂直運動，這會給測量帶來額外的幾何誤差。

機械共振：杠桿臂的存在使得系統更容易受到機械振動的影響，限制了掃描速度和動態響應能力。

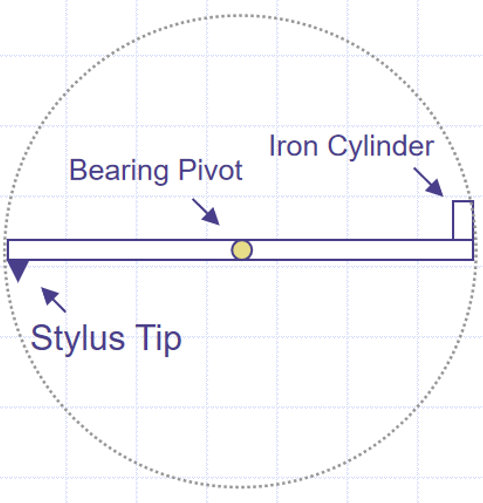

圖 杠桿式結構

2、直動式結構:

為了克服杠桿式結構的局限，追求更高保真度的測量，直動式結構應運而生。在這種設計中，探針桿與傳感器的核心部件被直接耦合在一起，探針的垂直位移無需任何中間機械放大環節，直接被傳感器檢測。這種“所動即所測”的模式，從根本上消除了支點和杠桿帶來的誤差源。

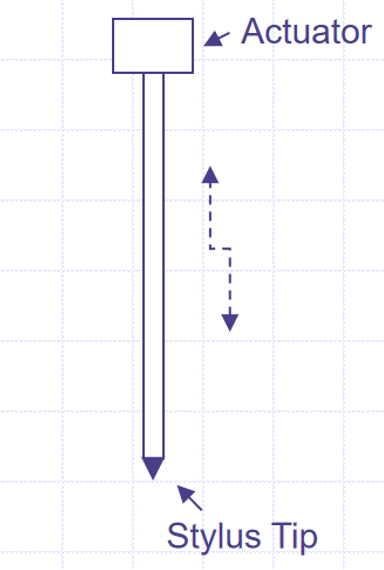

圖 直動式結構

在直動式結構中，線性可變差動變壓器（LVDT）傳感器因其性能而備受青睞。LVDT傳感器通過一個可移動的鐵芯在初級和次級線圈中引起磁通量的變化，從而輸出與位移成正比的電壓信號。其優勢在于：

無摩擦測量：鐵芯與線圈之間無物理接觸，不存在磨損和機械阻力。

高線性度與分辨率：LVDT在指定量程內具有極佳的線性度，分辨率可輕易達到納米甚至亞納米級別。

穩定性：其結構堅固，對環境溫度、濕度變化的敏感度低，長期穩定性好。

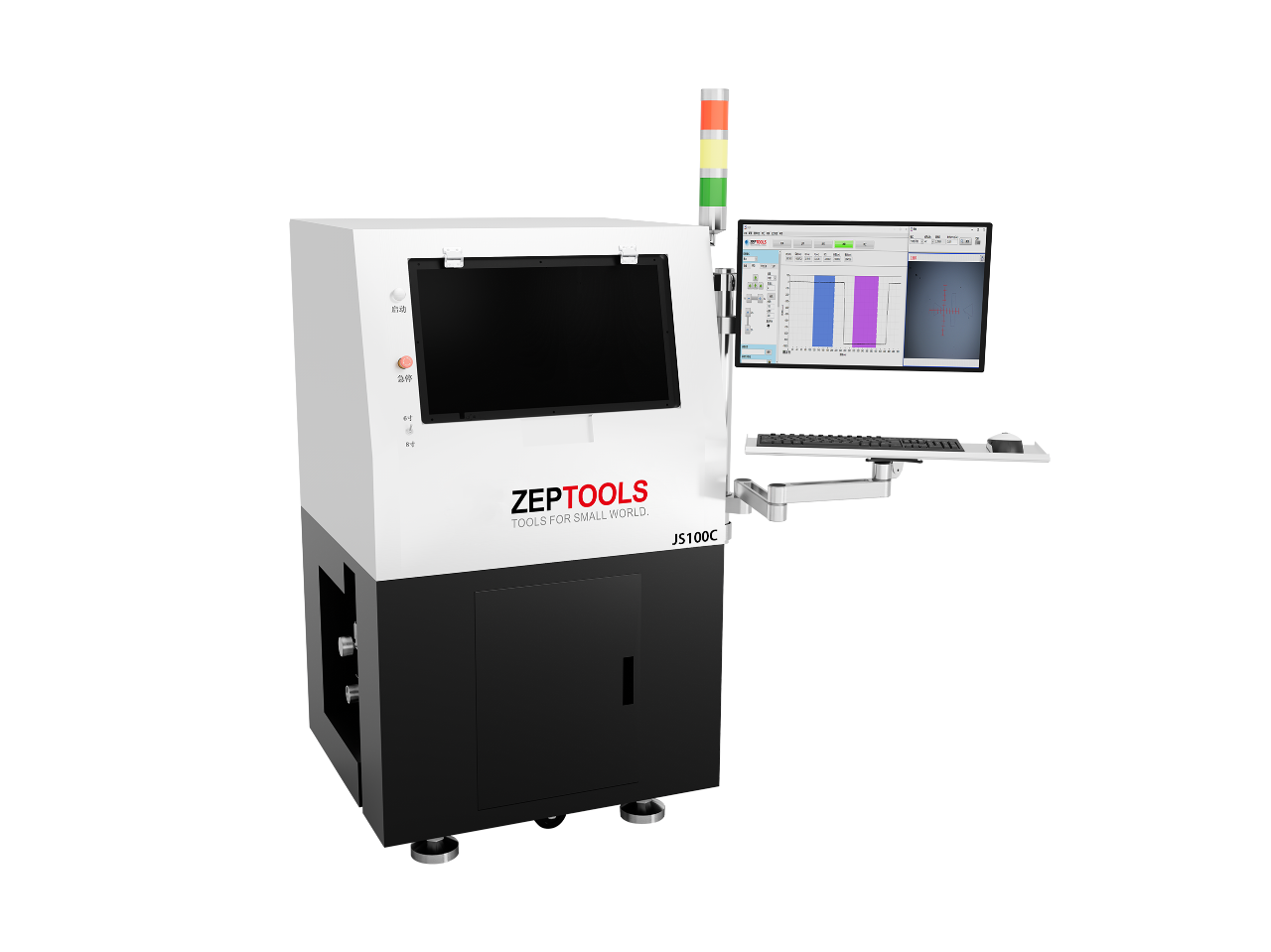

為了將直動式設計的潛力發揮到極致，一些領先的儀器制造商采用了更為精密的雙LVDT傳感器系統。例如，澤攸科技在其JSC系列臺階儀中便采用了這種先進的直動式雙LVDT設計理念。其中一個LVDT傳感器（傳感器1）與壓電陶瓷微動臺結合，專門負責精確測量并反饋探針的Z軸位移，這是臺階高度的直接測量值；另一個LVDT傳感器（傳感器2）則用于檢測力反饋彈簧的形變量，從而精確地計算并控制施加在探針上的力。這種“位移”與“力控”分離并由獨立LVDT閉環控制的“雙保險”架構，實現了極高的測量保真度和對不同樣品的廣泛適應性。

三、衡量“一把好尺”——臺階儀的關鍵性能指標

對于工程師而言，評估一臺臺階儀的性能需要關注一系列量化的技術指標：

垂直分辨率：指儀器能夠分辨的最小高度變化。這是衡量臺階儀精度的核心指標。得益于低噪聲LVDT傳感器和先進的信號處理技術，頂級臺階儀的垂直分辨率可達埃（?）級別，例如在一些先進設備上可達到0.05nm（5?），這意味著它有能力分辨僅為幾個原子層厚度的高度差異。

重復性：指在相同條件下對同一樣品同一位置進行多次測量，其結果的一致性程度。對于工業過程控制而言，高重復性甚至比絕對精度更為重要。通常使用標準差來表征，例如在1μm標準臺階塊上重復掃描30次，其測量值的1σ應在0.5nm以內，這代表了測量穩定性。

垂直量程：指儀器能夠測量的最大臺階高度或深度。從幾十微米到超過1毫米不等。更大的量程意味著能測量更懸殊的地形，但通常需要在量程與分辨率之間做權衡。一些型號通過更換探針組件，可實現量程的擴展升級。

掃描長度與速度：單次掃描的最大長度決定了可以分析的特征尺寸。掃描速度則影響測量效率，但在高速掃描時須保證系統有足夠的動態響應能力，以避免輪廓失真。

四、從二維輪廓到三維表征——臺階儀的應用疆域

臺階儀的應用早已超越了其名稱所暗示的“測量臺階”，已成為多領域不可或缺的表面計量工具。

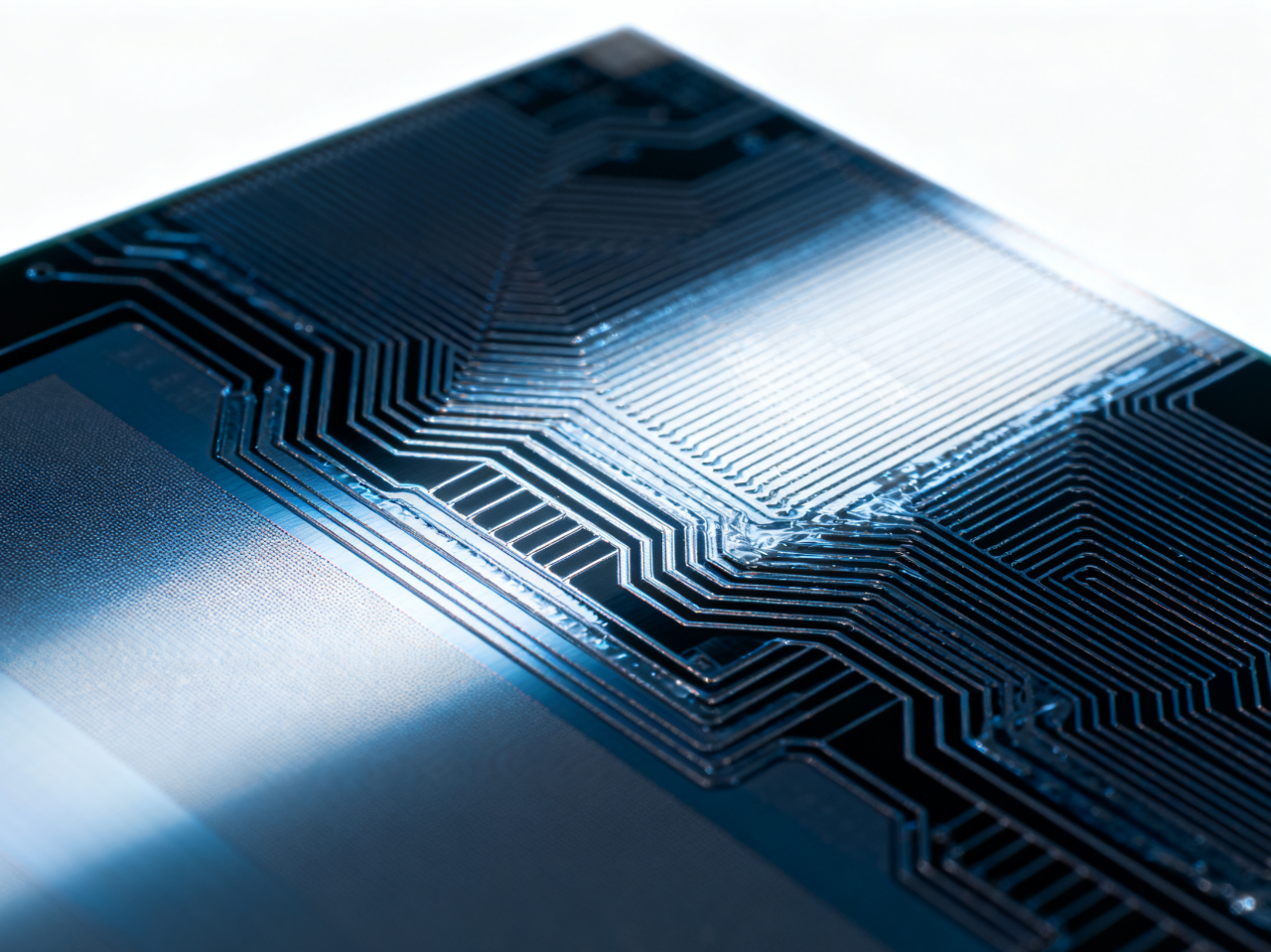

半導體工藝控制：在芯片制造中，從薄膜沉積、光刻、刻蝕到化學機械拋光，每一步都需要對膜厚、刻蝕深度、表面平整度進行精確控制。臺階儀可以直接測量光刻膠厚度、淺溝槽隔離的深度、金屬布線的臺階高度，以及CMP后銅膜的凹陷和侵蝕，為工藝優化提供直接數據支持。

微機電系統：MEMS器件，如微加速度計、壓力傳感器和微鏡陣列，其性能高度依賴于其三維微結構的精確性。臺階儀可用于測量懸臂梁的厚度與彎曲、微空腔的深度與底面粗糙度，確保器件的機械與電氣性能符合設計預期。

精密光學與顯示技術：高精度光學元件（如非球面透鏡、衍射光柵）的表面輪廓直接決定其光學性能。臺階儀可用于測量這些元件的輪廓偏差。在OLED/Micro-LED等新型顯示技術中，像素陣列的平整度、TFT薄膜的臺階覆蓋性，都需要通過臺階儀進行精確評估。

薄膜應力測量：這是一個更高應用。當在基片（如硅片）上沉積一層薄膜后，由于材料晶格失配或熱膨脹系數差異，會產生內應力，導致整個基片發生微小彎曲。通過臺階儀在鍍膜前后分別精確測量基片的曲率半徑變化，再結合斯托尼公式，就可以精確計算出薄膜的內應力大小。這對于半導體、光學鍍膜等領域的材料研發和工藝控制具有至關重要的意義。

結論

臺階儀，作為一種看似“傳統”的接觸式測量技術，憑借其無可比擬的直接性、高分辨率和可靠性，在納米科技的浪潮中非但沒有過時，反而通過傳感器技術的不斷革新（如澤攸科技為代表的直動式雙LVDT架構）和軟件分析功能的持續深化，展現出愈發強大的生命力。它不僅是微觀世界的“標尺”，更是連接宏觀設計與微觀實現的橋梁。對于致力于精密制造與前沿科研的工程師和學者而言，深刻理解并善用這一工具，無疑是開啟微觀世界探索之門的關鍵一步。
