澤攸科技小編上期帶大家了解了掃描電鏡為什么要噴金。那么樣品導(dǎo)電膜的制備技術(shù)又有哪些呢？樣品噴金又有哪些特點(diǎn)呢？掃描電鏡掃描電鏡噴金工藝都有哪些，下面澤攸科技小編繼續(xù)為您介紹。

1、理想膜層的特點(diǎn)：

（1） 良好的導(dǎo)熱和導(dǎo)電性能。

（2）在3-4nm分辨率尺度內(nèi)不顯示其幾何形貌特點(diǎn)，避免引入不必要的人為圖像。

（3）不管樣品的表面形貌如何，覆蓋在所有部位的膜層需要薄厚均勻。

（4）膜層對(duì)樣品明顯的化學(xué)成分有干擾，也不顯著的改變從樣品中發(fā)射的X射線強(qiáng)

度。這層膜主要增加樣品表面的導(dǎo)電性能和導(dǎo)熱性能，導(dǎo)電金屬膜層的厚度普遍電位在1-10nm。

2、掃描電鏡噴金工藝

在樣品表面形成薄膜有多種方法，對(duì)于掃描電鏡和X射線顯微分析，只有熱蒸發(fā)和離子濺射鍍膜實(shí)用。

蒸發(fā)鍍膜：許多金屬和無(wú)機(jī)絕緣體在真空中被某種方法加熱，當(dāng)溫升足夠高，蒸發(fā)氣壓達(dá)到1.3Pa以上時(shí)，就會(huì)迅速蒸發(fā)為單原子。

離子濺射鍍膜：高能離子或者中性原子撞擊某個(gè)靶材表面，把動(dòng)量釋放給幾個(gè)納米范圍內(nèi)的原子，碰撞時(shí)某些靶材原子得到足夠的能量斷開(kāi)與周?chē)拥慕Y(jié)合健，并且被移位。如果撞擊原子的力量足夠，就能把表面原子濺射出靶材。

一般用鎢絲籃作為電阻加熱裝置，把小于1毫米以下的金屬絲纏繞在在其表面。就像在白熾燈燈絲上，或者電爐的加熱絲上加上需要蒸發(fā)的金屬；也有用加熱坩堝，蒸發(fā)金屬粉末。

優(yōu)點(diǎn)：可提供碳和多種金屬的鍍層，鍍層精細(xì)均勻，適合非常粗糙的樣品，高分辨研究?？梢試娞迹ㄌ及艋蛱祭K），有利于對(duì)樣品中非碳元素的能譜分析。非導(dǎo)電樣品觀察背散射電子圖像，進(jìn)行EBSD分析，也應(yīng)該噴碳處理。

缺點(diǎn)：這種方法容易對(duì)樣品產(chǎn)生污染，蒸發(fā)溫度過(guò)高（例如碳的蒸發(fā)溫度為3500K)，會(huì)損傷熱敏感材料。

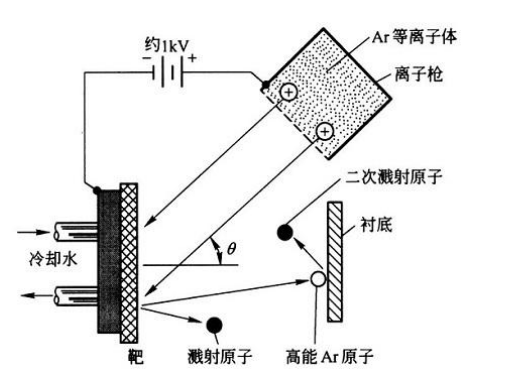

離子束濺射：氬氣態(tài)離子槍?zhuān)l(fā)射的離子，被加速到1-30kev，經(jīng)過(guò)準(zhǔn)直器或一個(gè)簡(jiǎn)單的電子透鏡系統(tǒng)，聚焦形成撞擊靶材的離子束。高能離子撞擊靶材原子，原子以0-100ev的能量發(fā)射，這些原子沉積到樣品與靶材有視線的范圍內(nèi)的所有表面。可以實(shí)現(xiàn)1.0nm分辨率鍍膜。

二極直流濺射：是簡(jiǎn)單的一種。1-3kev

冷二極濺射：將二極直流濺射改進(jìn)，用幾個(gè)裝置保持樣品在整個(gè)鍍膜過(guò)程中都是冷態(tài)?？朔O濺射的熱損傷問(wèn)題。采用環(huán)形靶材代替盤(pán)形靶；在中間增加一個(gè)永磁鐵，并且在靶的周?chē)由檄h(huán)形極靴，偏轉(zhuǎn)轟擊在樣品表面的電子。如果用一個(gè)小的帕爾貼效應(yīng)的低溫臺(tái)，可以實(shí)現(xiàn)融點(diǎn)在30攝氏度的樣品鍍膜。

澤攸科技-ZEM15臺(tái)式掃描電鏡

以上就是澤攸科技小編介紹的掃描電鏡噴金工藝。秉承操作便捷、快速成像、性能穩(wěn)定的設(shè)計(jì)目標(biāo)，澤攸科技自主研發(fā)了ZEM15臺(tái)式掃描電鏡，更多關(guān)于掃描電鏡的問(wèn)題請(qǐng)咨詢
